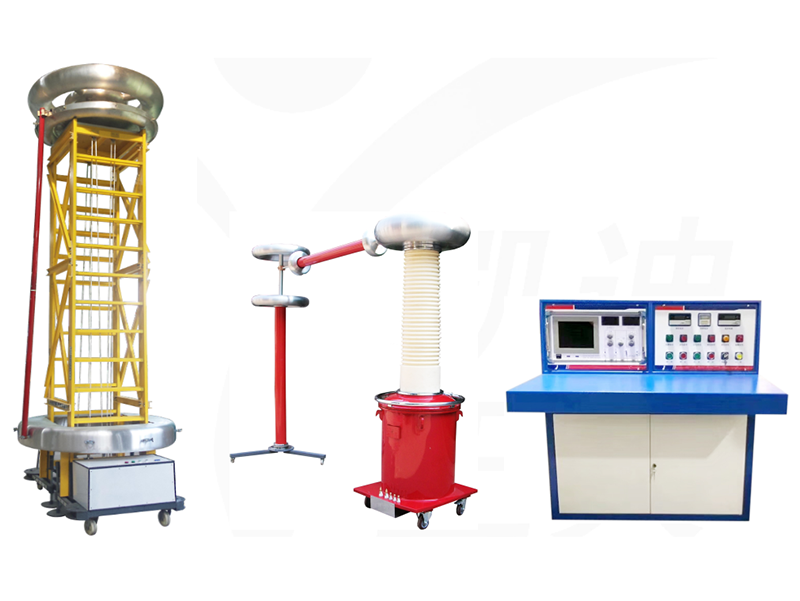

Reke-2002絕緣桿整根絕緣無局放耐壓測試裝置主要用于35kV及以下絕緣桿等絕緣工具進行整體工頻耐壓試驗，測試系統由主控試驗臺，充氣式試驗變壓器，升壓器，金屬保護電阻等升壓設備，和高壓試驗支架組成。

絕緣桿耐壓支架采用圓形結構，節省空間，一次可以進行8只絕緣桿的測試。上部均壓環可以上下電動移動調節試驗長度。

1.適用于10kV～35kV及以下絕緣桿的整根絕緣耐壓試驗；
2.升降平臺采用玻璃纖維和環氧樹脂為主要材料而拉擠成型，抗彎性，抗扭曲變形符合國家標準。
3.升降平臺結構受力均勻合理，整體連接可靠穩固；縮臺高度 3 米，升降高度可高達（含均壓環）：6 米；并且可以自由調節升降高度。4.平臺底部安裝有 4 個可調節水平的支腳，并且有防傾覆裝置。
5.高壓電極和接地電極采用鋁質均壓環，具有重量輕、強度高的特點；
6.備絕緣桿夾具間距不小于0.5米，可同時進行 8 根絕緣桿的耐壓試驗。頂部具有一個直徑1.6米的固定均壓環與底座采用優質環氧玻璃引拔棒連接形成固定框架。
7.直徑1.6米的接地環由電機拖動通過中間的絲杠在框架上可以上下移動，調節試驗長度。
8.絕緣桿下部具有接地電極環，寬度50mm，方便試品接地。
9.試驗長度通過按鈕或遙控器控制，具有快速和慢速兩檔速度，便于準確調節耐壓長度。
