系統的性能及特點

1、高壓電纜局放測試系統軟件(含筆記本電腦)
2、交流振蕩波高壓試驗電源
  1）輸出功率: 10kW
  2）輸出頻率: 30HZ-300HZ
  3）頻率分辨率: 0.1HZ
  4）輸入電源: AC220V±10﹪或AC380V
3、電纜振蕩波局放專用電抗器， 性能參數（共3節，可根據現場并聯使用）
  1) 電感量: 50H/2A/單節
  2) 工作頻率: 30HZ-300HZ
  3）專用局放數據濾波采集裝置
       采樣頻率：125MHz
       存儲深度：64M
  5）局放校準器(50PC ，100PC, 200PC, 500PC, 1nC ，2nc， 5nC ，10nC ，20nC)
  6）勵磁變及振蕩波產生器

系統的性能及特點
1）采用交流串聯諧振升壓+振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程。
2）適用于新電纜（投運前）交接試驗及老電纜（停電后）預防性試驗。
3）遵循IEC60270標準測量電纜局放量。
4）對電纜局放點進行距離測量。
5）測量電纜接頭位置及全長距離。
6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。
7）采用硬件和軟件相結合抗干擾技術,可有效去除外部干擾。
8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。

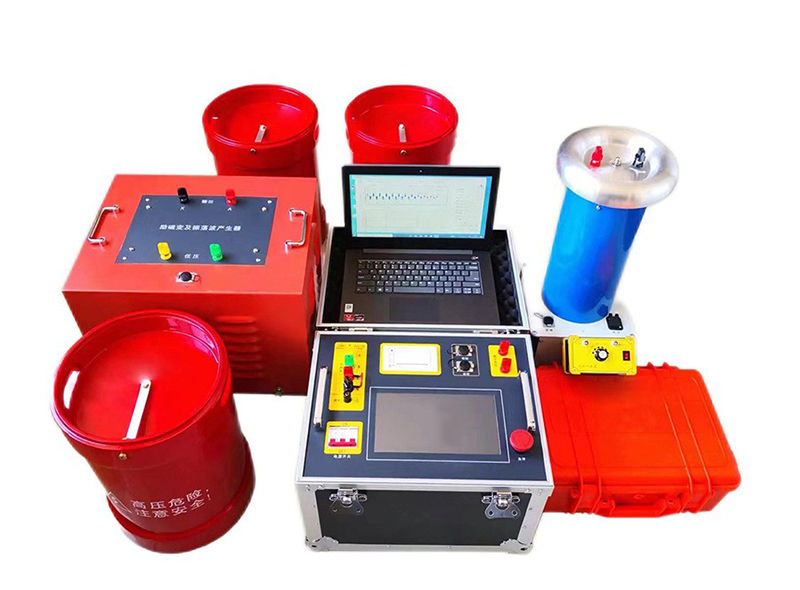

系統清單
1：局放測試系統軟件(含筆記本電腦) 1臺
2：數據濾波采集裝置 1臺
3：交流振蕩波高壓試驗電源（變頻主機） 1臺
4：勵磁變及振蕩波產生器 1臺
5：交流振蕩波局放專用電抗器 3只
6：局放校準器 1臺
7：電源及測試線（附件箱） 1套
