一、簡介 Reke-216F智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。Reke-216F智能型電纜故障測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。
該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。
二、工作原理 Reke-216F采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。
三、儀器操作面板及界面說明

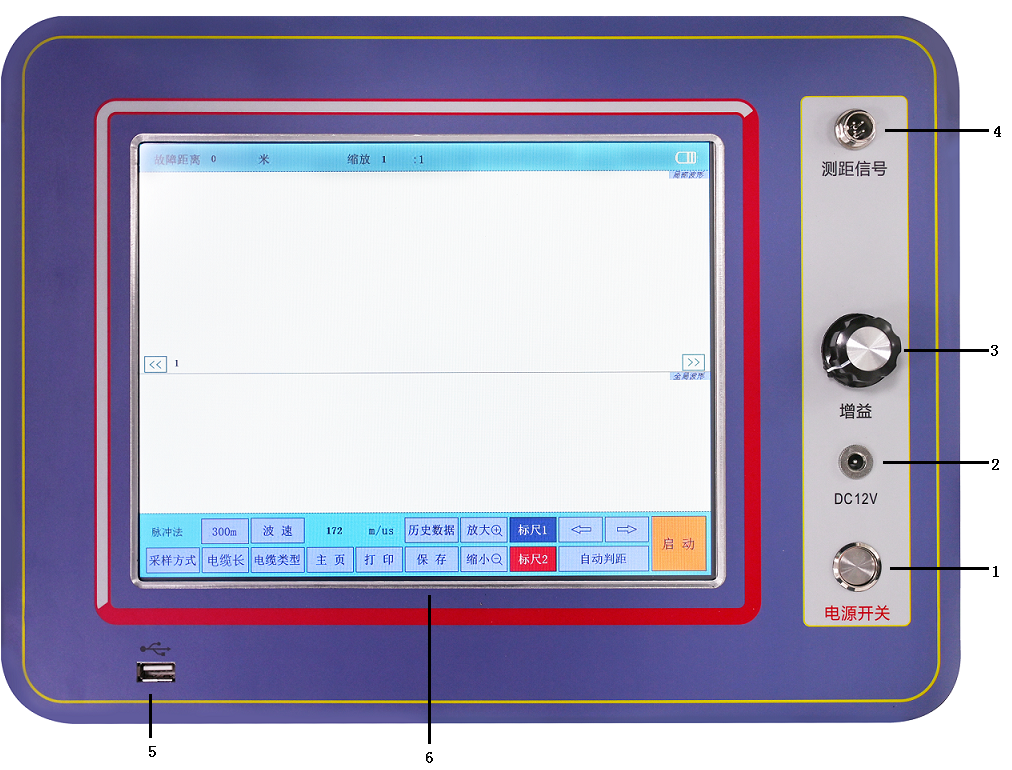

- 操作面板介紹
1、開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。
2、充電端口：用于連接充電器，給電池充電。
3、增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）
4、測距端口：測量電纜故障點距離時，從該端口發出信號。
5、USB接口：插入U(xiǎn)盤，拷貝數據。
6、觸摸式彩色液晶屏：詳見“工作界面介紹”。

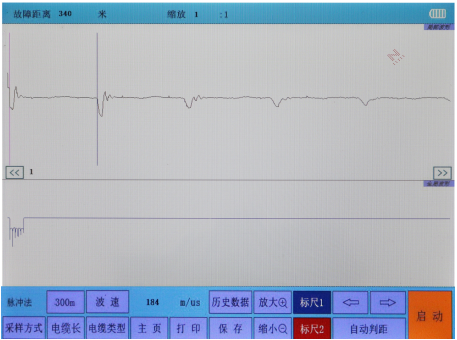

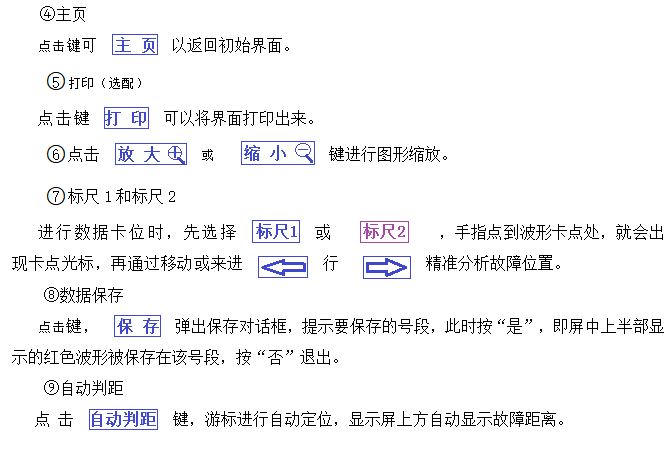

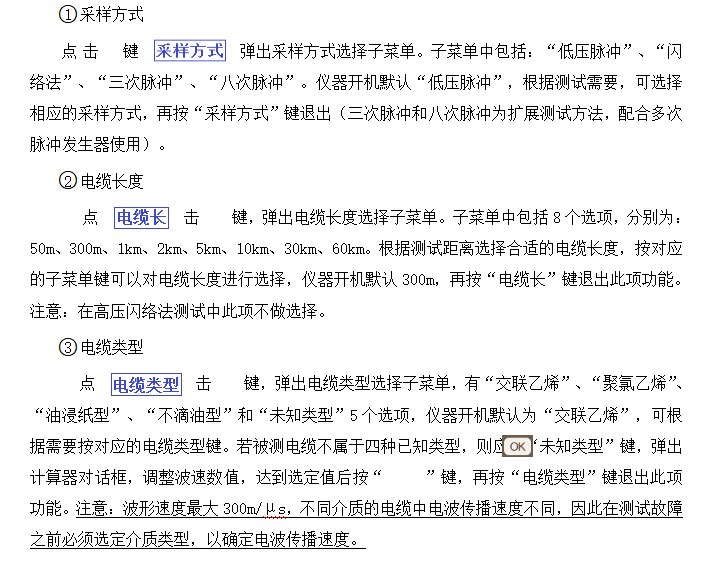

2.操作界面介紹：
四、測試方法的操作簡介
1、低壓脈沖法測試電纜的斷線、短路故障距離

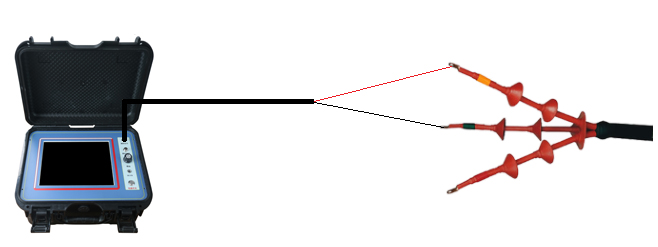

1）接線：
先將雙夾測試線接至“信號”端口，再將測試線的紅夾子夾在故障電纜的一個故障相，黑夾子夾在故障電纜的另一個故障相，黑夾子也可以?shī)A在接地的鎧上。
2）開機：
按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、電纜長度“300m”、電纜類型為“交聯乙烯”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合本次測試的內容。
3）采樣：

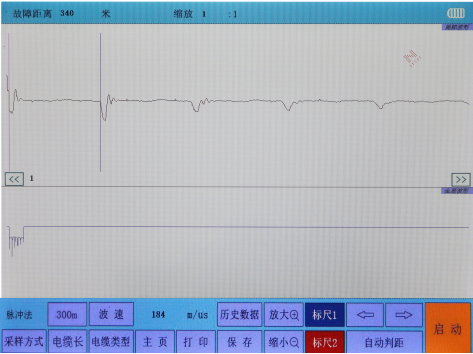

點擊“采樣”鍵，儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小，不需要人工調節中值或幅度。
4）判讀：
低壓脈沖波的判讀比較容易，只要將游標分別定位到發射波及反射波的起點即可（詳見波形分析基礎理論），游標通過左移鍵或右移鍵操作。
2、低壓脈沖法測試電纜長度（全長）
1）接線：
先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。
2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。
3、波速測量
儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：
1）選一條已知長度的電纜，較好是100米以上，越長測量結果越準確。
2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。
3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。
4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。
4、沖擊閃絡法測試電纜的高阻故障距離

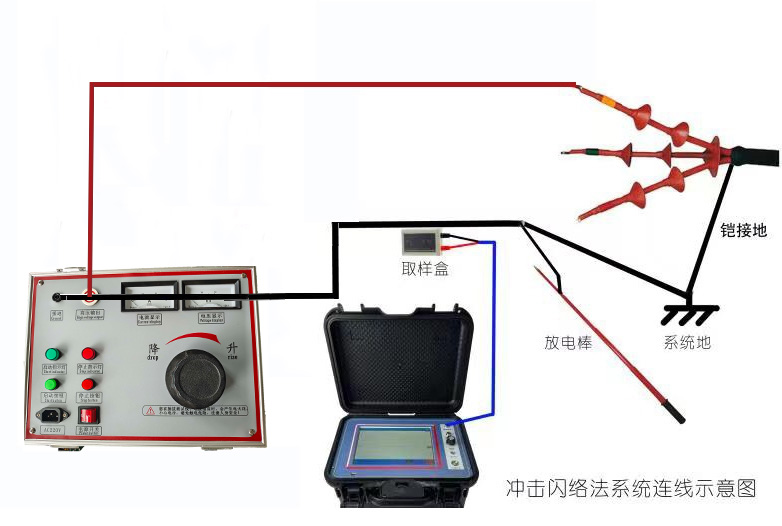

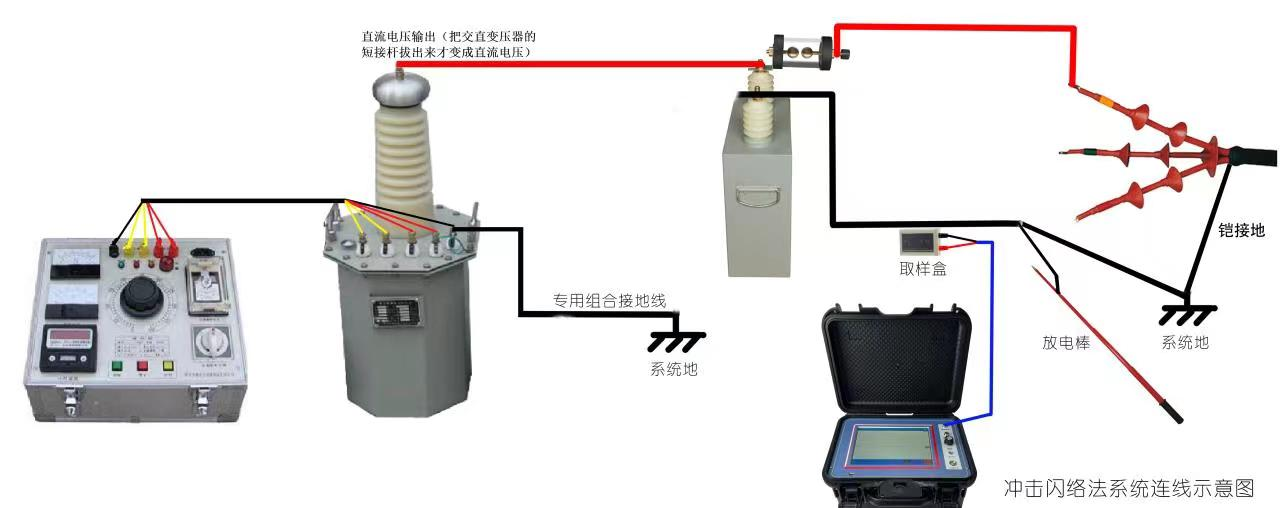

1）分體式高壓電源接線：
首先，按要求完成高壓閃絡的接線；
然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。
如下圖示：
２）、一體化高壓發生器接線圖：
3）、開機：
首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。
4）、采樣：
點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器自動采樣刷新一次，同時可調節增益旋鈕配合采樣，如果波形的尖峰成方形，這是增益調的過大現象，這時要適當?shù)臏p小增益，直到波形適合分析為止。采到了合適的波形后，要停止采樣，如果不停止，就會再次刷新數據。
5）、分析數據：
按照閃絡波的分析分析方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。
